小電流系統是指中性點不接地、經大電阻接地或消弧線圈接地的電力系統。其常見的故障是單相接地。單相接地時接地電流比較小，按電力系統運行規程規定，發生單相接地故障后可繼續運行一至兩個小時，但此時系統非故障相對地電壓升高為線電壓，對設備絕緣造成了威脅。若不及時處理，可能會發展為兩相短路，弧光接地還會引起全系統過電壓。

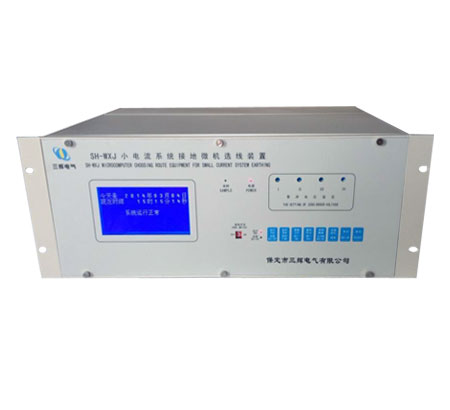

我公司生產的SH－WXJ系列小電流系統接地微機選線裝置適用于0.38kV～66kV中性點不接地或經消弧線圈接地以及中性點經電阻接地的電力系統。采用新推出高性能32 位ARM 處理器，運用多重選線判據，信息融合技術，選線更準確可靠。。
裝置特點
◆ 適用范圍廣，長短線不限、并聯運行的出線數不限，接地性質不限均能準確選出接地線路號
◆ 本裝置可顯示故障母線3U0和出線零序電流較大的三條線路的基波（存在消弧線圈為5次諧波）的有效值、相位信息，具有輔助決策功能
◆ 本裝置21次故障數據信息掉電不丟失，可通過裝置配備的打印機輸出，語音播報及繼電器輸出，繼電器接點容量：8A 250VAC
◆ 電壓等級：1～4個，可帶母線數：1～4段，可帶出線：小于等于36路
◆ 通訊采用RS485通訊接口和標準的ModBus@RTU通訊協議。可查詢裝置的實時測量數據及報警信息。并可通過通訊接口整定裝置，改變裝置的運行狀態
◆ 人機界面及運行維護，采用漢字菜單選項操作，使現場參數設置、調試更為快捷，方便用戶使用
技術指標
◆ 出線配置：12路、28路、36路、44路、60路
◆ 通訊輸出：串行通訊方式RS232、RS422和RS485供用戶選擇
◆ 工作電源：AC110～250V，頻率50～60Hz或DC110～250V
◆ 環境溫度：－20 ～+40℃
◆ 環境濕度：不大于90%RH
◆ 裝置靈敏度：零序電壓達到5V(通常設定在30V)以上、零序電流超過３mA時，即可啟動裝置準確選線
◆ 裝置采用4U機箱，開孔尺寸是445×180mm

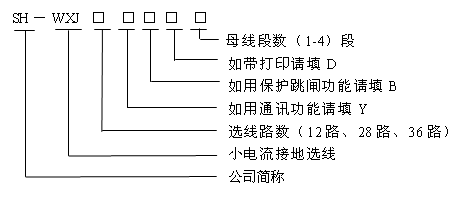

型號說明
工作原理
當被測系統發生單相接地且零序電壓(3U0)達到整定值（可通過相應的菜單選項進行整定,系統默認是20V）時，裝置啟動選線程序，并將所有被測線路的零序電流和母線零序電壓同時采集進來，然后進行數字濾波以消除干擾，因為故障線路的零序電流為非故障線路零序電流之和。所以，理論上故障線路的零序電流采樣值應為較大。
但由于CT誤差、信號干擾及線路長短差別懸殊等原因，故障線路的零序電流采樣值在排序時可能不在一位，但不會超出前三個。因此在一步排序時采用“相對幅值”原理取前三個較大的。
然后利用“相對相位”概念，即各電流之間的方向或電流與電壓之間超前與滯后關系進一步確定前三個之中哪一個為故障線路，或者是母線故障。
同時采用連續選線技術，充分利用整個接地過程中的有效數據，提高選線結果的可靠性與準確性。
開孔尺寸
裝置采用4U機箱，開孔尺寸是445×180mm。
