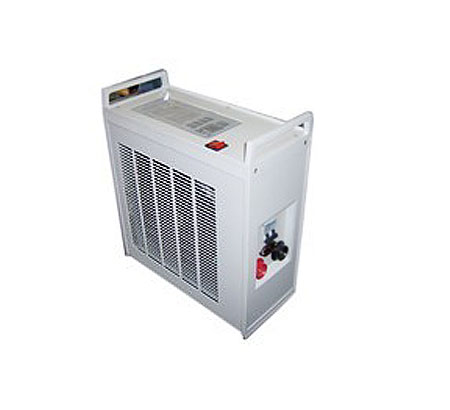

SH-HF系列智能蓄電池放電儀是專為大容量蓄電池組進行放電維護而設計的，功能齊全、品種多樣，廣泛適用于電力公司、電廠以及其它行業有電池供電的系統進行維護使用。
主要特點
◆ 采用新型PTC放電材料，提高熱交換效率，減輕放電儀的重量，延長放電儀的使用壽命
◆ 根據放電方式和結束放電的條件不同，具備恒流定時和恒流定安時兩種放電方式。其中，恒流定時方式根據用戶設定的電流恒流放電，當?shù)竭_用戶設定的放電時間時放電儀自動停止放電，并以音響提醒用戶；恒流定安時方式根據用戶設定的電流恒流放電，當?shù)竭_用戶設定的放電電量（安時）時放電儀自動停止放電，并以音響提醒用戶
◆ 放電儀采用單片機全數字控制，對電池電壓、放電電流進行實時檢測，動態調整，保證任意時刻均處于設定放電狀態，以保護電池的性能
◆ 可以設定放電的終止條件，包括電池組終止電壓、電池組放電容量、放電時間，根據用戶設定的l較小放電電壓值可自動停止放電以避免電池組被過放電，并以音響提醒用戶
◆ 操作面板采用大屏幕LCD顯示，輕觸按鈕操作，按鈕的名稱隨不同的操作界面而有不同的定義，顯示直觀、信息量大，在性能指標、使用方便性及運行可靠性等方面表現出色
◆ 電壓顯示精度0.1V，電流顯示精度0.1A，放電時間準確到1分鐘
◆ 新的放電電纜連接機構，錐面接觸方式，保證大電流通過能力且連接可靠，操作方便
◆ 可將放電過程的全部電壓數據及相關參數值上傳計算機
◆ 攜帶方式有移動式和便攜式可供用戶選擇
◆ 電池放電儀上位機軟件功能強大，界面友好
◆ 上位機通過RS-232串口與放電儀進行通訊，記錄放電全過程相關參數
◆ 可將采集的數據在屏幕上直觀顯示，并將各種圖打印輸出，方便分析
◆ 可對電壓曲線連續進行放大、縮小，以便于觀察
◆ 可對歷史記錄進行比較，以便于對電池進行維護
◆ 可以多窗口觀察數據，可以管理多次放電數據
◆ 可以快速查找歷史記錄
技術參數
| 項目 | 參數 | ||||||||||||||
| 型號 | SH-HF-48V系列 | SH-HF-110V系列 | SH-HF-220V系列 | ||||||||||||
| 額 定 輸入電壓 |
AC220V±20% | AC220V±20% | AC220V±20% | ||||||||||||
| 額 定 放電電壓 |
DC48V | DC110V | DC220V | ||||||||||||
| 放電電流 | 100A | 200A | 300A | 50A | 100A | 150A | 25A | 50A | 75A | 100A | 150A | 200A | 300A | ||
| 尺 寸 |
長 寬（㎜） 高 |
385 172 420 |
505 192 450 |
635 200 462 |
385 172 420 |
505 192 450 |
635 200 462 |
385 172 420 |
505 192 450 |
635 200 462 |
625 300 635 |
625 300 1150 |
625 300 1150 |
625 300 1450 |
|
| 重量（㎏） | 11 | 15 | 19 | 11 | 15 | 18 | 11 | 15 | 19 | 35 | 70 | 70 | 100 | ||
| 放電容量 | 1~9999AH可調 | ||||||||||||||
| 放電時間 | 0~99小時59分鐘可調 | ||||||||||||||
| 電池低壓 保 護 點 |
40V～60V可設定 | 98V～121V可設定 |
160V～230V可設定 |
||||||||||||
| 計 量 誤 差 |
電流 誤差 |
滿載時≤±1% | |||||||||||||
| 電壓 誤差 |
滿載時≤±1% | ||||||||||||||
| 環境溫度 | 0℃～40℃連續工作 | ||||||||||||||
| 絕緣電阻 | ≥10MΩ(1000VDC) | ||||||||||||||
| 散熱方式 | 強制風冷 | ||||||||||||||
型號說明
