產品概述

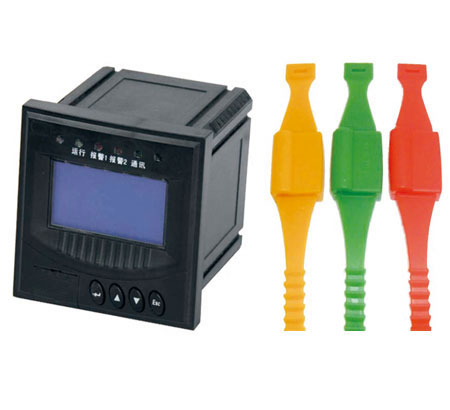

SH-HW型電氣觸點測溫裝置用于對開關柜斷路器觸頭、母排接點等電氣接點的溫度進行實時監測。能有效防空氣絕緣高壓開關柜斷路器觸頭或母排接點因接觸不良導致發熱而引發事故。產品使用ZIGBEE短距離無線通信技術,保證其在不降低開關柜絕緣水平的前提下實現電氣接點溫度的在線監測及超溫報警等功能。
主要特點
◆ 采用的數字化及無線傳輸技術，與帶電體的空間隔離，不改變被測設備的絕緣性能，使用可靠
◆ 測溫范圍可達0 ~ 125℃
◆ 溫度傳感器采用低功耗設計，休眠功耗低至1.5μA，延長了溫度傳感器電池設計使用壽命
◆ 溫度傳感器可在2.1V-3.6V寬電壓范圍內正常工作
◆ 采用的無線傳輸技術。解決了無線信號的互相干擾問題和數據傳輸糾錯問題。對一次設備無干擾和影響
◆ 溫度傳感器殼體使用耐高溫、阻燃材料
◆ RS485通訊波特率：2400、4800、9600 bps
技術參數
◆ 基本參數
﹡ 裝置工作電壓：額定AC220V, 可適用于AC85V～265V，DC100V～280V
﹡ 接點溫度測量點數：支持15個點，標配為6點
﹡ 傳感器與主控裝置間傳輸距離： < 150M（在開放空間內）
◆ 主要性能指標
﹡ 溫度傳感器測量范圍：0℃～125℃
﹡ 溫度測量精度：±1℃
﹡ 無線收發頻率：2.400-2.525GHz
﹡ 無線發射功率： 7dBm
﹡ 無線接收靈敏度： -94dBm@250kbps
﹡ 電池工作壽命可達數年至十幾年
◆ 絕緣性能
﹡ 介質強度：裝置能承受2KV/50Hz/1Min工頻耐壓試驗
﹡ 絕緣電阻：≥100MΩ
◆ 電磁兼容
﹡ 電快速瞬變脈沖群干擾：主控制器電源能承受GB/T 17626.4標準規定的四級電快速瞬變脈沖群抗擾度試驗
﹡ 雷電波干擾：主控制器電源能承受GB/T 17626.5標準規定的四級浪涌（沖擊）抗擾度試驗
﹡ 靜電放電干擾：主控制器能承受GB/T 17626.2標準規定的四級靜電放電抗擾度試驗
◆ 環境條件
﹡ 裝置工作溫度：-20～+85℃
﹡ 裝置貯存溫度：-40～+85℃
﹡ 溫度傳感器短時耐受溫度：200℃
﹡ 工作相對濕度：< 90%RH
◆ 測溫發射模塊裝配
分別安裝在開關柜的進線室(或出線室)的母排上或斷路器的靜觸頭盒處，安裝方式為捆綁式安裝。
系統原理
為提高對強電場、磁場及強電磁的抗干擾的能力，提高產品的可靠性，電氣觸點溫度測量裝置采用了多種軟、硬件抗干擾措施。
在軟件設計上應用數字編碼、解碼技術、軟件濾波技術，消除干擾信號；另外為消除隨機干擾，利用觸頭溫度變化相對緩慢的特點，對檢測點信號反復接收，多次采集，排除異常數據以保證數據可靠。
在硬件上采用ZIGBEE短距離無線通信技術，微電子器件采用工業級，并加強各級濾波消除高頻干擾；溫度采集模塊與測溫點在設計上保證處于同一電位，減少電場的影響。
主控制器具有485通信，以實現集中控制和信息分析；SH-HW主控制器具有數據顯示和設定功能，可當?shù)夭榭催\(yùn)行狀態，可查看或設定運行參數。
主控制器通過ZIGBEE無線通信與1～15個溫度傳感器連接，采集溫度數據，同時通過485總線，將接收到的溫度傳感器的數據，上傳至上級監控主機。
開孔尺寸
主控制器外形尺寸：120*120*120（mm）
主控制器開孔尺寸：90*90（mm）
