產品概述

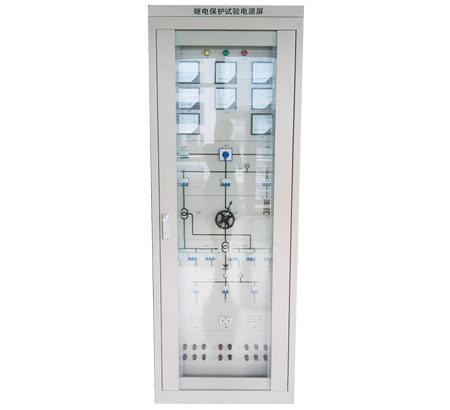

SH-JSP型繼電保護試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護檢驗條例》和電力工業部《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品，它為現場繼電保護試驗及其它試驗工作提供了穩定、方便的交、直流試驗電源，為提高各種試驗工作的質量，提供了可靠保證。

使用條件

◆ 戶內使用，且室內通風良好
◆ 海拔高度≤2000米
◆ 周圍空氣溫度：-10℃ ～ +50℃
◆ 在+40℃時空氣濕度不超過50%，在較低溫度時允許有較高的相對濕度，+20℃時不超過90%
◆ 安裝場所機械振動振幅不大于0.05mm，頻率不大于600次/分
◆ 大氣壓力80～1l0kPa
◆ 安裝傾斜度與鉛垂線相差不大于5°
◆ 周圍介質無爆炸危險，無導電塵埃與腐蝕性氣體的場所
◆ 特殊使用條件，請與我公司協商以保護產品可靠工作

技術指標

◆ 工作電源：
三相四線380V，50Hz，兩路輸入互為備用
◆ 交流部分
﹡ 額定輸出電壓：380V/220V，三相四線，共三路輸出
100V/58V，三相四線，共三路輸出
﹡ 三相輸入平衡時，輸出不平衡度小于1%
﹡ 三次諧波分量小于3%
﹡ 輸入變壓器容量15KVA，在小時負載率為50%狀態下間斷工作，較大輸出電流為3×22A
﹡ 屏面設6個單相插座，1個三相插座
◆ 直流部分
﹡ 輸出直流電壓0～250V連續可調，分三路輸出
﹡ 整流變壓器容量5KVA，在小時負載率為50%狀態下間斷工作，較大輸出直流電流20A
﹡ 輸出直流紋波系數K<1.5%

裝置特點

◆ 采用雙路電源供電，可手動、自動切換。使用接觸器可帶負荷切換，保證了供電的可靠性
◆ 交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和其他諧波干擾。變壓器采用△/YO接線方式，大大削弱了三次諧波，保證了電源質量
◆ 直流電源可以連續平滑地調節電壓，以適應不同試驗項目的需要
◆ 交流電源的控制均采用C45N-2型自動開關，機械壽命通斷2萬次以上，瞬時分?jǐn)嚯娏骺?達4～7Ie，動作迅速、壽命長、過負荷自動跳閘；也可根據用戶需要選用其它系列產品
◆ 輸出交流電源裝有漏電保護開關，其漏電流分?jǐn)嘀?le;30mA。該開關具有性能穩定，靈敏度高，動作可靠等優點
◆ 直流回路使用GM32M直流斷路器，它動作迅速、壽命長，有短路、過負荷自動跳閘的功能
◆ 屏面繪有模擬圖，使操作人員容易識別，避免發生誤操作
◆ 為了使用時接線方便，交流輸出設有三種形式，即屏前接線端鈕形式、屏前電源插座形式和屏后端子排形式;直流輸出設有兩種形式，即屏前接線端鈕形式和屏后端子形式

屏體尺寸

◆ 屏體結構為PK-10型，前后門帶鎖，整機板材構成
◆ 外形尺寸為2260/2360×800×600/550(高×寬×深)，單位：mm
