一 概述
SH-CMY系列數顯電測表，采用交流采樣技術，可用于測量三相電網中的電壓、電流、功率、功率因數等電參數信號；儀表可選RS-485通訊功能，采用兼容的MODBUS-RTU協議；即可用于本地顯示，又能與工控設備連接，組成遠程監測系統；儀表工作參數如電流變比、電壓變比等可根據實際系統工作方式進行設定。
二、技術指標
1電源：AC 220V±20%
2.功耗：<3W
3.顯示方式：四位LED數碼管顯示
4.輸入電壓：AC 100V、220V、380V、400V；過載電壓：1.2倍持續、2倍持續1秒；
5.輸入電流：AC 1A、5A；過載電流：1.2倍持續、10倍持續1秒；
6.輸入頻率：45Hz－65Hz；
7.設置參數：PT變比、CT變比、通訊地址、波特率；
8.工頻耐壓：2KV/1min，漏電流0.5mA；
9.工作環境：溫度:-25℃～+55℃，相對濕度：<95%RH；
10.海拔高度：≤2500m。

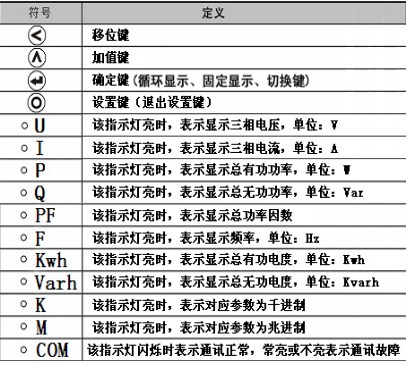

三、按鍵定義
四、功能
1.測量功能：
電流測量：可用于測量電網中的單相或三相電流，測量精度，0.2級；
電壓測量：可用于測量電網中的單相或三相三線、三相四線電壓；測量精度，0.2級；
2.通訊功能：（可選）
一路RS-485通訊，通訊協議MODBUS-RTU；
3.模擬量輸出功能：（可選）
模擬量輸出可對應A相電流；B相電流；C相電流；A相電壓；B相電壓；C相電壓； 總有功功率；總無功功率；合相功率因數；頻率；
4.開關量輸入功能：（可選）
可輸入兩路開關量狀態。
5.繼電器輸出功能：（可選）
可帶兩路繼電器輸出。
6.電能脈沖（可選）
可帶有功電度脈沖或無功電度脈沖。
備注：48方形只能帶通訊功能；72方形可在以上功能中任選2項。
五、選型及外形尺寸

產品型號	儀表外形	殼體尺寸			開孔尺寸
		寬（mm）	高（mm）	深（mm）	寬（mm）	高（mm）
三相電流表SH-CMY-2730-I 三相電壓表SH-CMY-2730-U 三相多功能表SH-CMY-2730-Z	72方形	75	75	87	67	67
三相電流表SH-CMY-2830-I 三相電壓表SH-CMY-2830-U 三相多功能表SH-CMY-2830-Z	80方形	84	84	82	76	76
三相電流表SH-CMY-2930-I 三相電壓表SH-CMY-2930-U 三相多功能表SH-CMY-2930-Z	96方形	97	97	80	90	90
