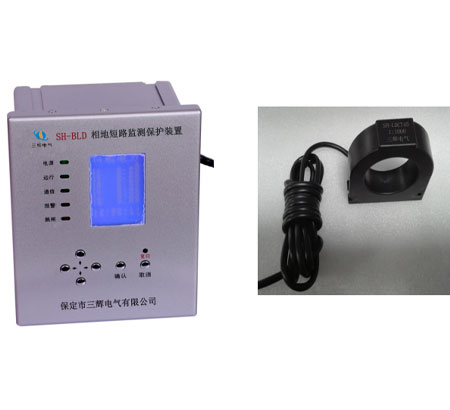

    SH-BLD相地短路監測保護裝置

    SH-BLD相地短路監測保護裝置

    瀏覽次數: 次  價格:0

    DL5153-2014大型火電廠廠用電設計技術規程8.2.3的第2條及8.7.1的第2條低壓饋線及100KW以下電動機由相間短路保護兼作接地保護,當靈敏度不能滿足時應另加裝接地短路保護。由于靈敏度難于判斷,且控制投資需要,多數未加裝零序保護。運行后出現了二級母線以下饋線或電機單相接地,一級母線饋線零序保護越級跳閘的故障現象。
    SH-BLD相地短路監測保護裝置適用于電廠、煤炭、鋼鐵、紡織等400V TN系統,可解決MCC線路中小電阻接地、塑殼開關和熱繼電器不動作,造成PC越級跳閘引發大面積失電問題。相地短路監測保護裝置通過不間斷地監測各回路的零序CT電流,滿足條件后先報警后跳閘,切斷供電故障線路,以保護設備,避免越級跳閘停電造成巨大的經濟損失。

    主要特點
    ◆ 實時監控:在集控單元、中央監測主機上,能夠實時顯示被監測線路的零序電流,有助于檢修人員判斷系統絕緣狀況,并做檢修計劃。
    ◆ 二級預警三級跳閘功能:支持兩級預警,系統檢測到漏電流值超過預警定值時,發出警報,并自動
    延時后調整到下級定值,直至跳閘切除故障線路或電動機;可根據現場工況設定相應的第三級脫扣動
    作時間和跳閘整定值,躲過啟動不平衡電流,并配合上級零序保護,以防止越級跳閘引發大面積停電。也可以選擇不跳閘。
    ◆ 高靈敏度小尺寸零序電流互感器:為了便于零序電流互感器在抽屜內安裝(有的電纜室放不下常規零序電流互感器),本公司的智能漏電互感器采用“超微晶鐵芯”和“零磁通技術”自動補償設計,使互感器始終處于理想的“零磁通”工作狀態,很大限度的提高了互感器的靈敏度并減小了互感器的外形尺寸。

    技術指標
    ◆ 工作電源: AC/DC220V±20%
    ◆ 報警跳閘:常開觸點,容量DC250V,1A
    ◆ 面板顯示:大屏幕液晶顯示,界面友好,操作直觀方便。
    ◆ 電壓等級:0.4kV、0.69kV
    ◆ 監控容量:多可同時在線監測9路
    ◆ 輸入電流:二次側3~120mA
    ◆ 接地預警:3~120A可整定
    ◆ 接地跳閘:3~120A(可投退、可整定)
    ◆ 有效值測量誤差:±2%
    ◆ 跳閘延時誤差:±40ms
    ◆ 歷史記錄:可存儲100條記錄,掉電不丟失
    ◆ 數據傳輸:采用RS485總線,MODBUS-RTU通訊協議
    ◆ 安裝方式:嵌入式
    ◆ 工作環境:溫度:-10℃~50℃;相對濕度:≤90%

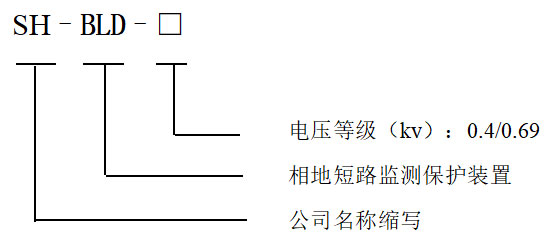

    型號說明

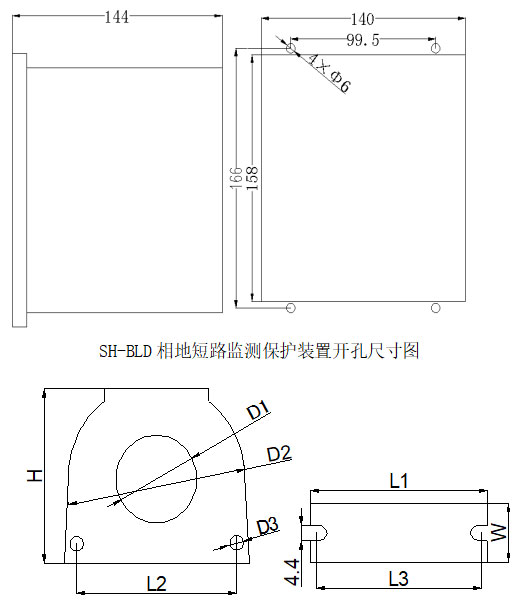

    監測系統裝置圖




    型號 D1 D2 D3 L1 L2 L3 H W 負載額定電流A
    SH-LDCT26 26 45.5 2.8 51 41.2 44.2 45.5 18 0-40
    SH-LDCT45 45 73 -- 85 -- 64.3 73.5 22 40-160
    SH-LDCT60 60 95 -- 95 -- 72.4 95 23 160-250
    SH-LDCT80 80 120 -- 120 -- 103 126 25 250-400
    SH-LDCT100 100 140 -- 140 -- 122 145.5 25 400-630
    SH-LDCT150 150 196 -- 196 -- 174.5 203 25 630-1250

    注意:模擬型智能漏電流互感器出廠默認自帶2.5m屏蔽線,如需加長,請定貨時注明。
