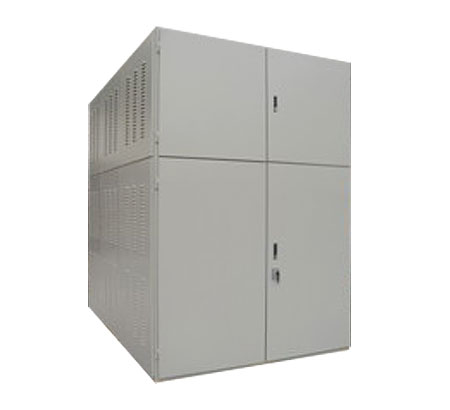

SH-ZB型變壓器中性點電阻器適用于中、小電阻接地方式。它安裝于發電廠廠用電系統、變電所供電系統、工礦企業配電系統等6~35kV交流電網的變壓器或發電機中性點上，以實現這些電網采用中性點電阻接地方式的運行。
產品特點
◆ 電阻器嚴格按照DL/T 780-2001(neqANSI/IEEE32-1990)《 配電系統中性點接地電阻器》標準設計制造，符合系統使用要求。
◆ 電阻器設計時，充分考慮使用情況，電阻單元采用模塊化，可通過串并聯任意結合，滿足不同電流、電壓和電阻值的需要。同時，該電阻器可以與電阻器或電抗器并聯使用。
◆ 金屬電阻熱容量小，工作時溫升高，設計時，充分考慮散熱需要，柜體結構具有冷卻氣流通路，散熱效果良好，保證了電阻元件的快速冷卻及電阻器在各種工作狀態下的運行。
◆ 電阻器配備電流互感器、溫濕度控制和動作計數器，正常時可監視中性點不平衡電流，動作計數器可有效記錄電阻器接入電網次數（即單相接地次數）。且可根據繼電保護要求，給保護和監控系統提供模擬量輸出。
◆ 當變壓器繞組為三角形聯結而需要獨立安裝Z形繞組接地變壓器時，SH-ZB型變壓器中性點電阻器可與接地變壓器配套使用。
◆ 電阻器外殼可根據用戶要求，采用不銹鋼材料或冷軋鋼板噴塑，滿足戶內外不同環境使用。并且鎳鉻合金材料抗氧化能力：在高溫下仍能保持良好的抗氧化性能，可適用的工作環境范圍廣泛。
◆ 電阻器進線方式可根據用戶需要，采用上進下出、下進下出等多種不同方式，以方便現場安裝需要。并且可根據用戶需要加裝隔離開關，方便檢修。

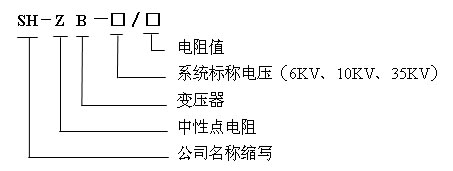

型號說明
使用條件
◆ 適用于戶內、外
◆ 環境溫度：－40℃ ～ ＋60℃
◆ 海拔高度：≤4000m
◆ 相對濕度：≤95%（25℃）
◆ 電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）
◆ 安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃
◆ 在相電壓作用下，電阻器工作時間不小于10s
◆ 電阻柜正常狀態下中性點位移電壓不超過運行相電壓的3%
◆ 適用于：戶內、戶外
◆ 特殊使用條件，請?jiān)谟嗀洉r(shí)詳細提出
技術指標
SH-ZB型變壓器中性點電阻器的技術數據如下表：
| 型號 | 系統額定電壓（kV） | 短時通流電流（A） | 短時通流時間（S） | 標稱阻值（Ω） | 備注 |
| SH-ZB-6/36.4 | 6.3 | 100 | 10 | 36.4 | |
| SH-ZB-6/18.2 | 6.3 | 200 | 10 | 18.2 | |
| SH-ZB-6/9.09 | 6.3 | 400 | 10 | 9.09 | |
| SH-ZB-6/6.06 | 6.3 | 600 | 10 | 6.06 | |
| SH-ZB-10/15.16 | 10.5 | 400 | 10 | 15.16 | |
| SH-ZB-10/10.10 | 10.5 | 600 | 10 | 10.10 | |
| SH-ZB-10/7.57 | 10.5 | 800 | 10 | 7.57 | |
| SH-ZB-10/6.06 | 10.5 | 1000 | 10 | 6.06 | |
| SH-ZB-35/33.68 | 35 | 600 | 10 | 33.68 | |
| SH-ZB-35/20.20 | 35 | 1000 | 10 | 20.20 |
電阻柜的具體尺寸依實際訂貨要求確定，可以按用戶要求設計制造各種電阻,電阻值從1Ω-1000Ω,允許通過電流1A-1000A，電阻值的誤差±3%，允許通流時間10s、15s、30s、60s、2h。電阻柜的具體尺寸依實際訂貨要求確定
