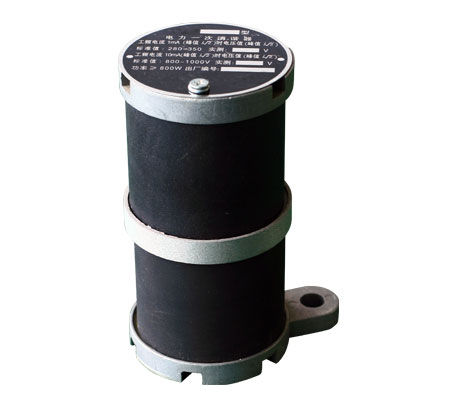

我公司生產的SH-DYX型一次消諧裝置是安裝在6～35kV PT一次繞組Y0接線中性點與地之間的高容量非線性元件，起到阻尼與限流的作用，裝置完全符合現行電力部標準DL/T 620— 1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5 條中的規定。可有效地消除或阻尼PT非線性勵磁特性而引起的鐵磁諧振過電壓，能有效地控制間隙性弧光接地時流過PT繞組的過電流，防PT的燒毀；限制系統單相接地消失時在PT一次繞組回路中產生的涌流；當系統發生單相接地后可較長時間保護PT免受損壞。
裝置沒有瓷套，本體是以原料經工藝燒成，本體之間用合金連接，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶歡迎。
主要特點
◆ 全部采用大容量非線性元件及合金進行制造
◆ 全部采用合金進行制作，更采用單片大通流非線性元件，消除了原多片并聯結構的消諧裝置中通流不均勻現象，性能更加穩定
◆ PT高壓熔絲一般為0.5A,而燒斷時可能導致PT中性點不接地及其他事故。由于采用更優材料及工藝生產，裝置通流能力高達500mA
◆ 針對半絕緣PT提供半絕緣消諧裝置(帶B型)，可以有效限制消諧裝置兩端電壓，從而保護中性點絕緣
◆ 體積超小，尤其適合于PT柜及手車柜中安裝。整個消諧裝置采用金屬材料直接連接，無瓷套，無炸裂危險
技術參數
表格中的參數為我公司典型產品參數，如用戶有不同要求，我廠可根據用戶要求生產。
| 型號 | 直流特性KV/mA | 非線性系數α | 熱容量50mA/10min | |
| SH-DYX-10型 （適用6～10KV） |
通用型 | 1.45～1.65/15 | 0.40～0.45 | 通過 |
| 半絕緣型 | 1.38～1.45/15 | 0.40～0.45 | 通過 | |
| SH-DYX-35型 （適用35KV） |
通用型 | 4.0～4.2/42 | 0.40～0.45 | 通過 |
| 半絕緣型 | 2.60～2.70/50 | 0.35～0.45 | 通過 | |

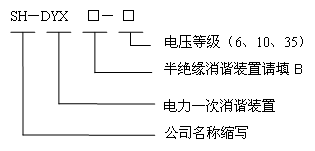

型號說明
選型參考
| 電網額定電壓 |
壓變型號 |
所配消諧器型號 |
|
10(6)kV |
JSJW-6.10 JSJW-6.10G JDZJ6-10 |
SH-DYX -6型 SH-DYX -10型 |
|
JDZX6-6.10 JDZX8-6.10 JDZX9-6.10 |
SH-DYXB-6型 SH-DYXB-10型 |
|
|
35kV |
JDJJ-35 JDJJ1-35 JDJJ2-35 |
SH-DYX -35型 |
|
JDZX6-35G JDZX9-35 JDZX11-35 |
SH-DYXB-35型 |
外形尺寸

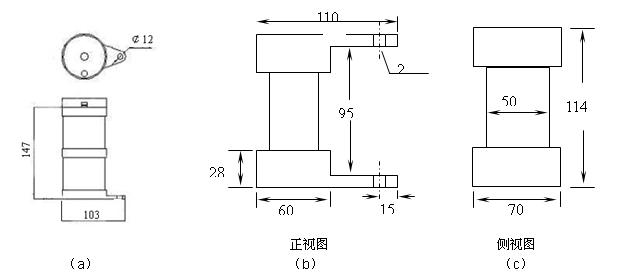

SH-DYX系列消諧裝置安裝尺寸圖如下圖所示(單位：mm)。
備注：以上尺寸圖中（b）和（c）尺寸較小，為手車柜尺寸，手車柜消諧器因受體積限制，所以只能做全絕緣型。
